Рекомендации по выбору и эксплуатации твердотельных реле

1. Для длительной и безотказной работы реле с индуктивной нагрузкой не рекомендуется нагружать более чем на 40% от его номинального тока, а при работе с резистивной нагрузкой - не более 60%

2. Если 3-х фазное твердотельное реле используется для пуска асинхронного двигателя, о надо учитывать его пусковой ток и реле выбирать с 5÷8 кратным запасом по току

3. Не допускайте короткое замыкание на выходе реле, иначе возможно его повреждение. Применяйте внешние устройства защиты (быстродействующие плавкие вставки и автоматические выключатели, предназначенные для защиты полупроводниковых приборов - диодов, тиристоров) от короткого замыкания

4. Твердотельные реле должны устанавливаться на радиаторы с использованием теплопроводящей пасты, заполняющей только воздушные пустоты между поверхностью радиатора и основанием реле

5. Если температура основания реле превысит 80°С, то оно может выйти из строя. Чтобы избежать этого снизьте ток нагрузки или примените более эффективную систему охлаждения, например:

Если ток нагрузки менее 5А, твердотельное реле можно эксплуатировать без радиатора
Если ток нагрузки от 5А до 15А, используйте радиатор HS-50H
Если ток нагрузки от 15А до 20А, используйте радиатор HS-50
Если ток нагрузки более 25А, используйте радиатор HS-50 с вентилятором

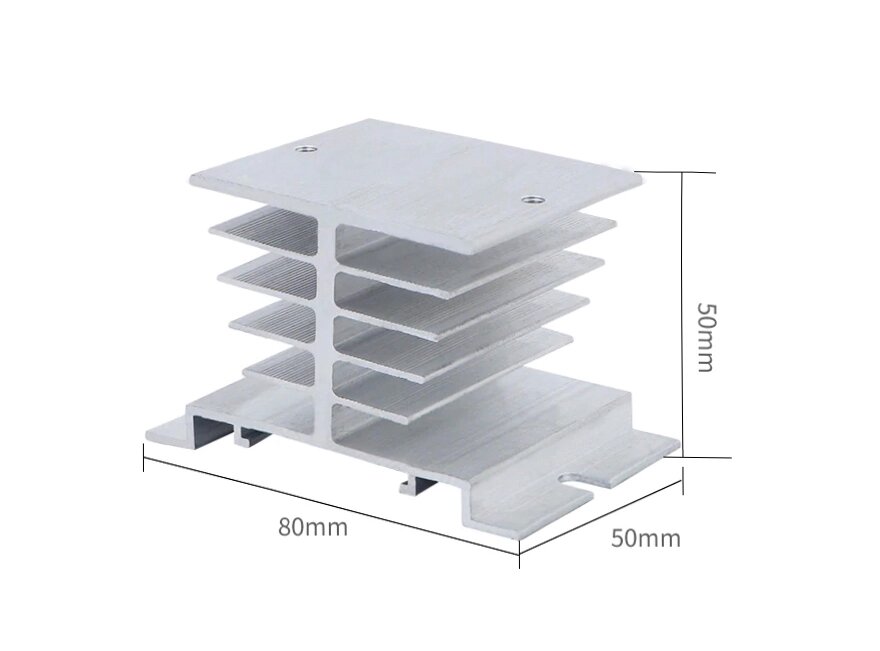

Радиатор для твердотельных реле HS-50H (РТР060)

Описание

Радиатор охлаждения HS-50H (РТР060) для твердотельных реле SSR

Характеристики
